Csőkihúzás és a kötés megoldásainak módjai

Csőkihúzás T-Drill metódussal

A T-elágazások kialakításának metódusa T-idomok nélkül a 70-es évekre nyúlik vissza. A gondolat, hogy a csöveken gyorsabban és költséghatékonyabban tudunk elágazásokat készíteni, melyek erősebbek és strapabíróbbak az idomoknál rendkívül nagy szenzációnak számított az akkori időkben.

A T-ág magából a csőből készül, így nincs szükség idomok vásárlására. A 3 hegesztési kötés helyett csak 1 szükséges! Időt és további költségeket spórolva így. A T-Drill kötés erősebbé és strapabíróbbá teszi a csövet, valamint javítja a  csőáramlást.

A kötések típusai

Az elágazások kialakításához elsőképpen szükséges a csövet kifúrni és kihúzni T-Drill metódussal. A kötést elvégezhetjük két fajta módon: forrasztással (réz), vagy tompahegesztéssel (acél, rozsdamentes acél).

1. Forrasztással

A forrasztási folyamat során egy nyílást fúrnak a csőfalba egy fúrófej segítségével. A csőfalon való áthatolás után két formázócsap csúszik ki a fúróból. A furatfej ezután automatikusan kihúzódik a fővezetékből, és egy csőnyakat képez, amely készen áll a csőághoz. Az elágazáshoz csatlakoztatni kívánt cső lemetszve kerül a nyakba és forrasztással teszik teljessé. Az elágazáshoz csatlakoztatni kívánt csövön a lemetszésnél egy bemélyedést hoznak létre ami biztosítja, hogy az elágazó cső megfelelő mélységig hatoljon a haszoncsőbe.

A csőnyak maximális szilárdságának elérése érdekében a szükséges nyakmagasságnak (azaz az átfedési távolságnak) a leágazó cső falvastagságának háromszorosának kell lennie. Az átfedési kötést általában kis átmérőjű csőalkalmazásokban használják a légtechnikában, víz-gáz-fűtés szerelésben, az autóiparban és más hasonló iparágakban.

A T-Drill metódussal elkészített kötések kialakításához szükséges idő néhány másodperctől egy percig terjed, a csőátmérőtől és a cső anyagától függően. A folyamat befejezését a cső külső oldalán hajtják végre. Ellentétben a szerszámok csövekbe való behelyezésének hagyományos módszereivel, melyek megnehezítik a munkát, amikor hosszú csövekre van szükség.

A T-DRILL Metódus előnyei - Forrasztással:

  • Kialakítási költségek 80%-al csökkennek
  • Nincs szükség T-idomok vásárlására és tárolására
  • Kevesebb anyagveszteség
  • Jelentősen kevesebb időt vesz igénybe
  • Erősebb anyag képződik, mely jobb áramláshoz vezet
  • 3 forrasztott kötés helyett csak 1

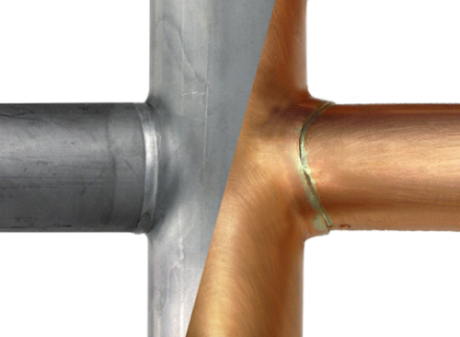

T-Drill Kötés típusok csőkihúzásnál Kép.sz.1 - Kötés típusok a csőnyakkihúzásnál. Bal oldalt hegesztett kötés; jobb oldalt-forrasztott kötés


2. Tompahegesztéssel

A tompahegesztett kötést általában technológiai csőszerelésben és nehezebb ipari alkalmazásokban használják. A belső felületen jobb minőségét biztosít, valamint tiszta varratot képez és jó áramlási tulajdonságokkal ruházza fel a csövet. A T-DRILL metódus egy olyan módszer, amellyel közvetlenül a fő anyagból, csőből tudunk leágazásokat előállítani. A lyukak kivágásától a csőnyak kialakításáig tartó folyamat egy munkaállomáson egy lépésben, a csövön kívülről történik.

Először egy elliptikus lyukat fúrnak ki a csőbe. Mert a "kihúzási" területen több anyagra van szükség a jó tompahegesztési magasság eléréséhez. Az ellipszis alakú lyukat vezetőfuratként használják, nem pedig csatlakoztatási kerek furatként. A vezetőfurat kialakítása után a furatot a fúrófej kihúzó része meghosszabbítja, ezáltal egy nyakat képezve. Ezt a folyamatot segíti az automatikus kenés és az optimalizált formázás. Ezután a nyakat szükséges magasságra vágjuk és tompahegesztéssel az elágazó csövet (például: orbitális hegesztéssel) csatlakoztatjuk a főcsőhöz.

Jellemző alkalmazási területei az élelmiszer-, gyógyszer-, cellulóz- és papíripar, rozsdamentes acél csőrendszerek, vízkezelés, hajóépítés, tengeralattjárók.

A T-DRILL Metódus előnyei - Tompahegesztéssel:

  • Egyéb költségek nélkül
  • Jobb áramlási tulajdonságok
  • 3 hegesztett kötés helyett csak egy kötés szükséges
  • Sokkal gyorsabb munkamenet
  • Minimális költség a röntgenes vizsgálatokra
  • Kisebb esély a szivárgásokra
  • Bármilyen megmunkálható anyagra használható

A T-Drill metódus összehasonlítása más módszerekkel:


Vegye fel a kapcsolatot technikusainkkal

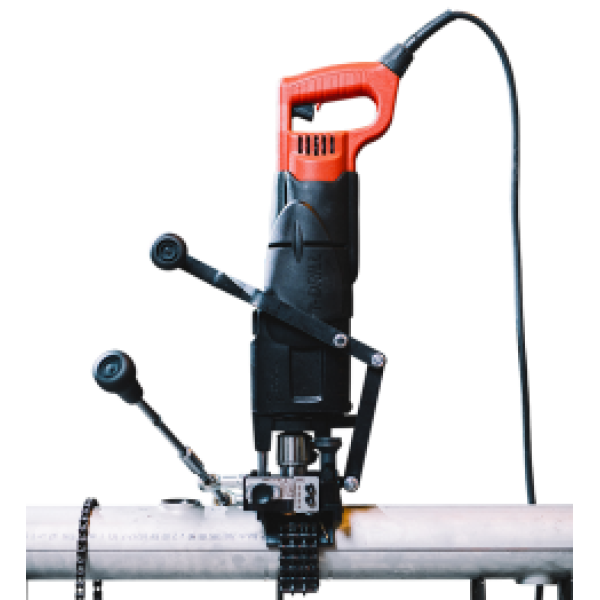

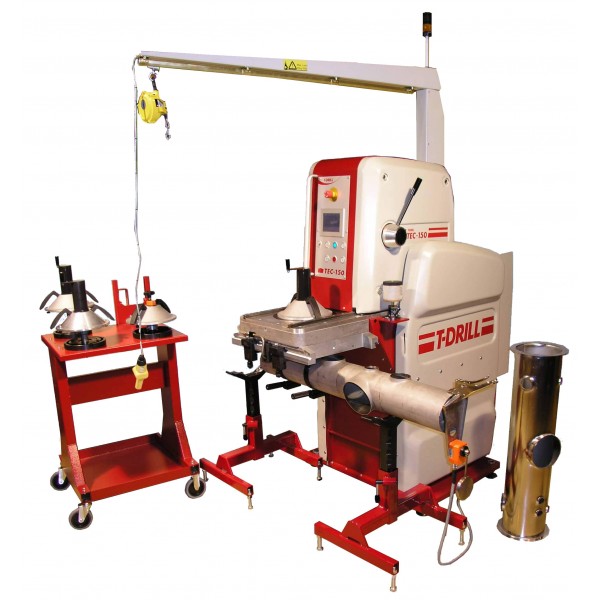

Ha saját szemével szeretné látni a gépeket, vagy többet szeretne megtudni a T-Drill gépekről, ne habozzon kapcsolatba lépni velünk! A gépeket szívesen bemutatjuk akár Önnél a telephelyen.

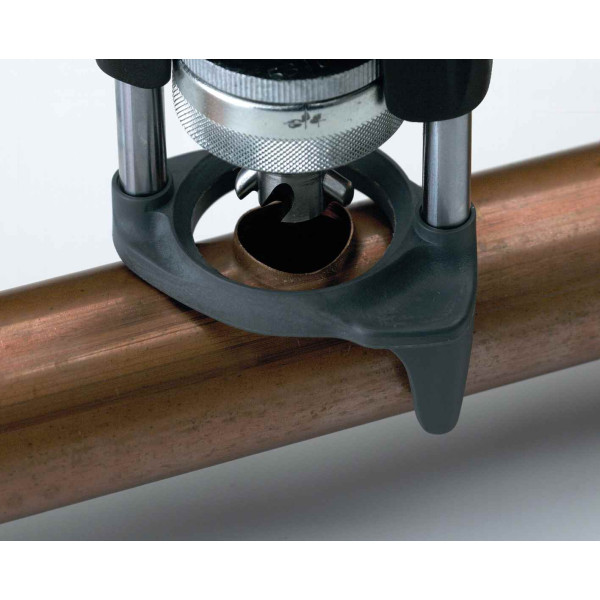

T-Drill T-65 hordozható fúró és csőkihúzó, 8–54 mm
